Ver utilizanción de canal en redes Wifi con Wireshark



Cuando dos estaciones 802.11 están cercas una de otra y están en el mismo canal, entre ellas pueden oírse. Si además intentan transmitir al mismo tiempo, se produce una colisión y el paquete no llega correctamente a su destino. Para intentar evitar las colisiones en el mundo Wireless se creo un mecanismo denominado CCA (clear channel Assesment) cuyo objetivo es que cualquier estación ha de escuchar el medio y verificar que este esta libre antes de poder empezar a trasmitir. A medida que el numero de dispositivo aumenta la utilización del canal también lo hace y como consecuencia el rendimiento de la red empeora ya que los tiempos para trasmitir se han se han de repartir también.

El término “channel utilization” hace referencia pues a la cantidad de trasmisiones que una estación puede escuchar en un canal determinado, ya sean de su propia red o de las redes vecinas. Dicho de otra manera, vendría a ser un indicativo del uso del canal.

A continuación, os voy a mostrar como ver la ocupación de un canal a través de una captura de paquetes wifi analizado con wireshark.

Cuando un dispositivo es compatible con el protocolo 802.11 e y QBSS (QoS Enhanced Basic Service Set) es posible obtener la utilización del canal analizando los beacon frame. El valor ideal debería situarse por debajo del 40 %. Si la utilización supera el 80% el rendimiento de la red puede verse seriamente afectado.

Para empezar, vamos abrir una captura de paquetes con wireshark y vamos a analizar la trama número 435.

Es un beacon que publica un AP con el SSID Gryffindor

Si analizamos el campo QBSS podemos ver que hay un valor inicial que es un integro y a continuación wireshark nos muestra el porcentaje de utilización.

¿Como calcula Wireshark este porcentaje? Lo realiza cogiendo el valor del integro mostrado y dividiéndolo por 255, de esta forma podemos ver la utilización del canal de un AP determinado en un momento concreto. Pero como podemos aplicar un filtro para ver este valor de forma global. A continuación, vamos a aplicar un filtro para que nos muestre aquellos APs que desde su perspectiva detecten una utilización de canal por encima del 50%.  El valor a poner en el campo filtro es el siguiente:

wlan.qbss.cu >= 127

Con este filtro podemos que el SSID Vodafone5400 que actualmente emite en el canal 1, reporta constantemente una utilización del canal del 63%.



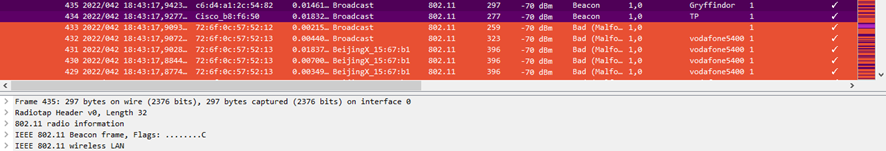

En la siguiente captura podemos ver algunos APs cuya utilización del canal están por encima del 70%.
